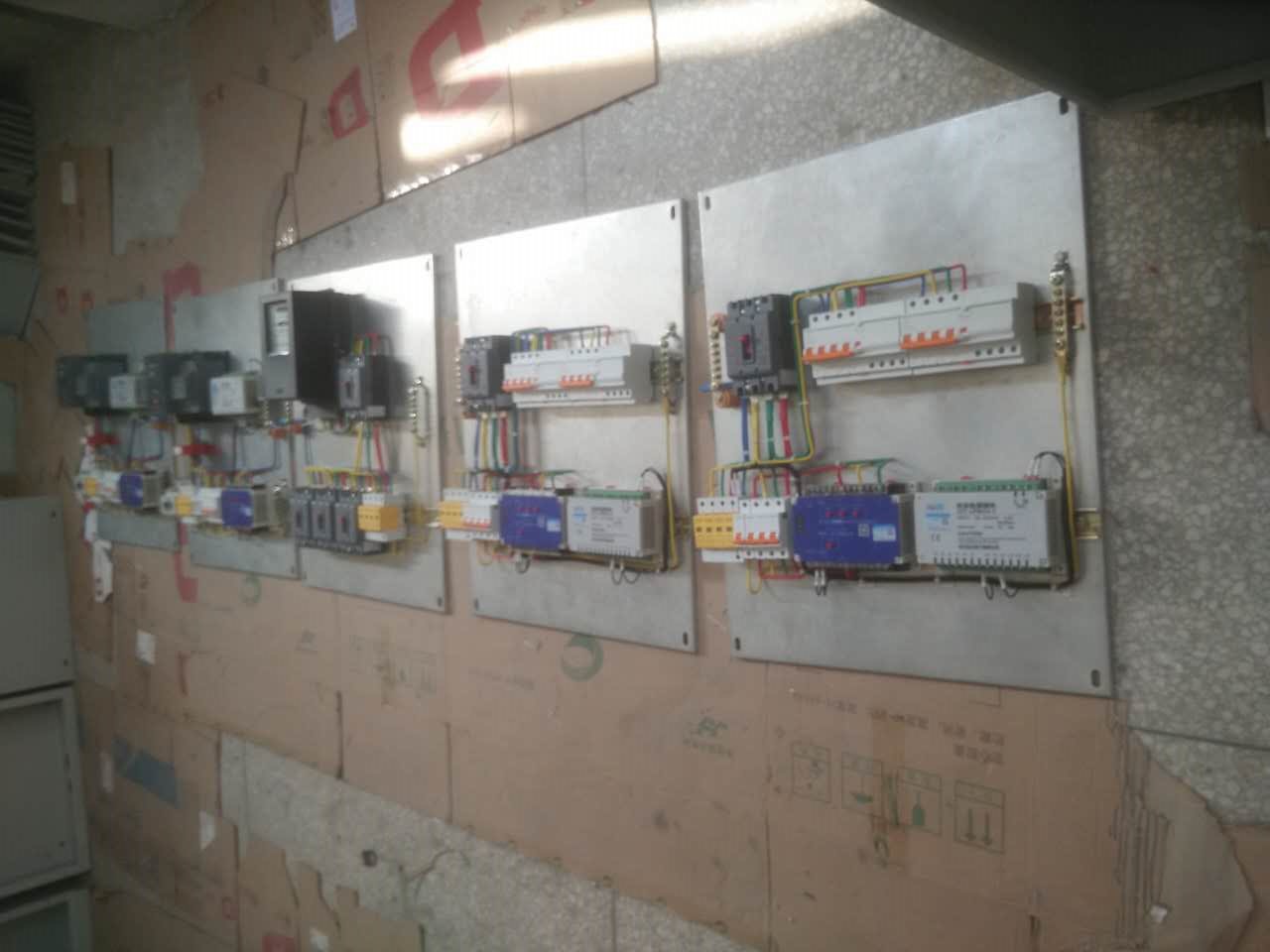

巨川電氣智能照明控制系統張家口監獄項目現場施工圖 來源:qidj.cn
一,、產品應用領域
產品廣泛應用于應急照明回路、 景觀照明,、 航空照明,、 場地照明商廈、學校,、公園、體育館,、展覽館,、工業園區、機場,、鐵路,、車站、變電站等地的燈光控制,、消防聯動,、能耗監測和節能管控
專業廠家生產▲智能照明開關模塊，照明智能照明控制系統,，智能照明控制模塊,，路燈照明智能控制模塊，智能模塊調光,，智 能照明調光模塊,，教室照明智能控制系統∴▲價格實惠，質量穩定,，技術先進,，專業可靠。◆現貨存庫☆批發價格,，生產廠家,，最實惠的價格！,，每一位客戶都買到一個稱心如意的產品,，“保證產品質量，保持一級信譽”的經營理念,，堅持以客戶為本的原則為廣大客戶提供優質的服務,。聯系人:吉經理，手機微信：13634299313
二,、功能特點
1. 1-12路繼電器開關輸出單元
2. 自帶場景控制器,，多達128個場景
3. 每個回路具有燈具保護延時（0-60分鐘）
4. 每個回路具有分批開啟延時（0-25秒）
5. 繼電器開關可手動控制
6. 具有遠程編程和管理功能
7. 設備重啟可選擇已開的場景或指定的場景
1． 安裝條件
安裝位置要通風良好,，注意防潮,、防震、防塵,。
2． 接線規格
l 本模塊繼電器開關輸出端連接線：2.5mm2銅導線
l 485總線連接線：采用超五類線或4芯雙絞線
3． 典型系統連接
該模塊的典型系統連接（僅供參考）如下圖所示,。通過485總線與控制面板、系統管理服務器等連接可實現設備開關控制,、照明控制（包括場景控制等）,、系統管理、以及與其它控制系統聯接等,。
四,、JCT型系列智能照明控制器接線圖：

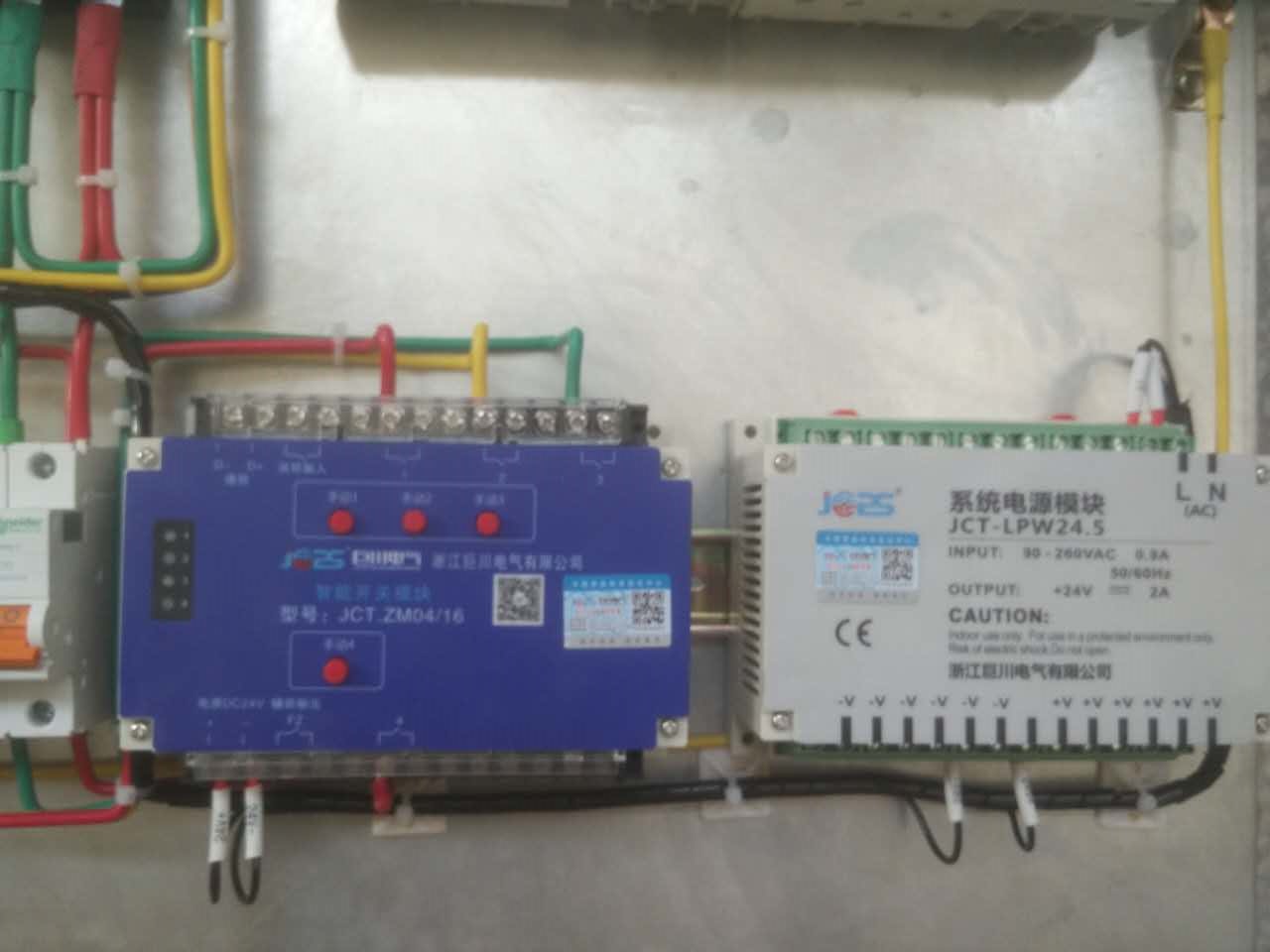

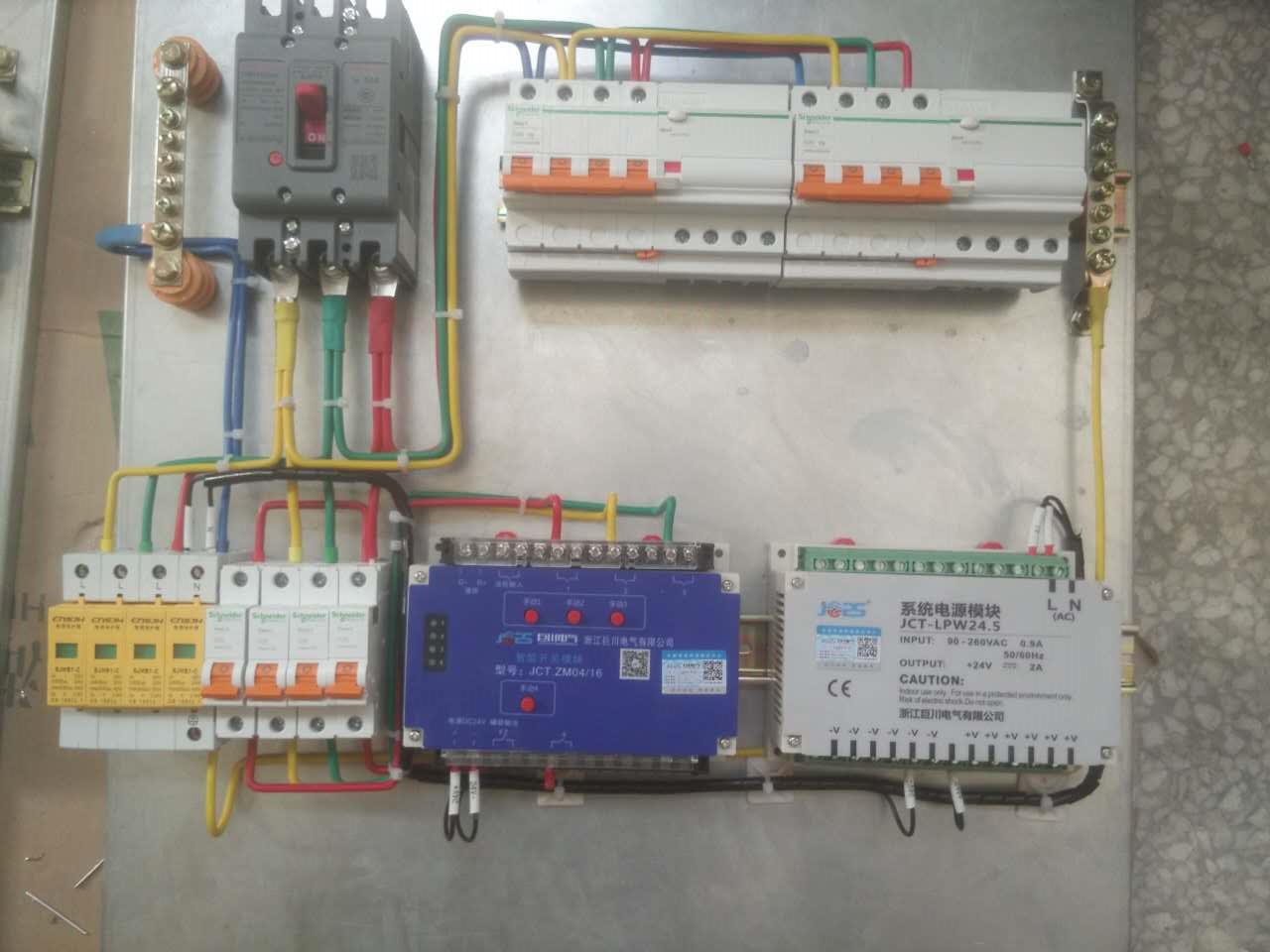

五.安裝好的成品：
1、輸出控制常開觸點AC250V/16A(注：負載接線示意圖)
2,、運行和通信狀態指示,。
3、手動控制開關,現場實驗按鈕,。
4,、工作電源：V ,V-：DC12V；VCC,GND：DC12V/ 2A,；電源和智能照明模塊對應V 連接VCC,，V-連接GND，B0,A0,RS-485通信接口,主要與后臺總線連接,，智能照明控制模塊BO,A0之間對應手拉手方式連接,，接線圖上未標明的在對應模塊上標示有,，KEY為開關量連接型號，B1,A1為抄表連接型號,，DS1為溫度采集連接型號,，I1,I2根據現場編程設定
5、L5508D1A 擴展接口
五,、JCT型系列智能燈光控制器選型
| 序號 | 設備型號 | 設備介紹 | 設備尺寸 |
| 1 | JCT.ZM04/16 | 4路 250V,數字可編程開關控制器+定時模塊+電源模塊,標準35mm導軌式安 | 155*110*60 |
| 2 | JCT.ZM06/16 | 6路 250V,數字可編程開關控制器+定時模塊+電源模塊,標準35mm導軌式安裝 | 155*110*60 |
| 3 | JCT.ZM08/16 | 8路 250V,數字可編程開關控制器+定時模塊+電源模塊,標準35mm導軌式安裝 | 255*110*60 |
| 4 | JCT.ZM10/16 | 10路 250V,數字可編程開關控制器+定時模塊+電源模塊,標準35mm導軌式安裝 | 255*110*60 |
| 5 | JCT.ZM12/16 | 12路 250V,數字可編程開關控制器+定時模塊+電源模塊,標準35mm導軌式安裝 | 255*110*60 |
| 6 | JCT.L | 安裝方式 標準35mm導軌式安裝 |
六,、功能及操作說明
1、 繼電器開關手動控制
本模塊除接收外部信號進行開關控制外,，也可手動控制開關,。
通過操作1～12回路繼電器的手動開關，可分別控制1～12回路開,、關,。
2、 本機設備號
設備ID必須通過“JCT系統控制軟件”設置,，設置見軟件說明,。
3、 場景
多達128個場景,，每個場景由任意回路組合而成,。場景必須通過“JCT 系統控制軟件”來設置，設置見軟件說明,。
4,、 回路開啟和保護延時
回路開啟延時：每個回路可設置開啟延時，即回路啟動后,，達到延時值時該回路才有輸出。開啟延時的作用,，當同時啟動多個回路時,，回路按延時值依次啟動，避免全部啟動時的沖擊大電流,。
注：開啟延時值范圍為0.0～25.0秒,。
回路保護延時：每個回路可設置保護延時，即當某回路的輸出關斷后,，為了保護負載,，只有時間達到保護延時值時該回路才能再受控制輸出。
注：保護延時值范圍為00～60分,。
開啟延時值,、保護延時值必須通過“JCT系統控制軟件”來設置,，設置見其說明。
5,、 重啟后運行場設置（上電恢復場景設置）
如系統設置為已開的場,，本機重啟后，將運行上次關機時開啟的場景,。
如系統設置為指定的場,，本機重啟后，將運行指定的場景,。
設置要通過“JCT系統控制軟件”,，設置見其說明。系統默認重啟后不運行場景,。

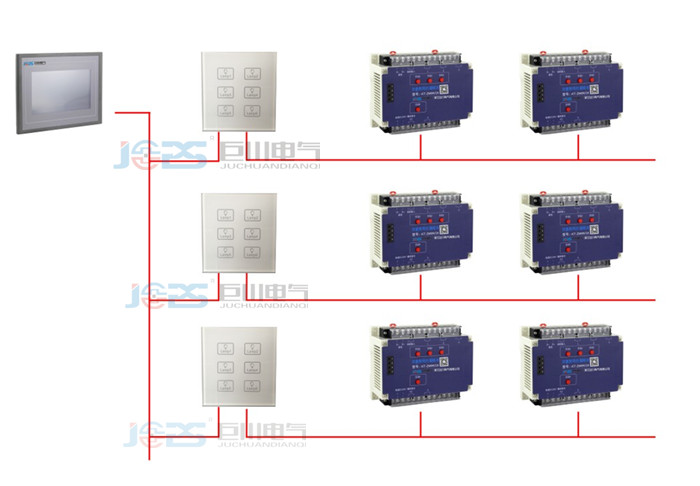

七,、JCT型系列智能燈光控制系統網絡拓撲圖
設備安裝應嚴格按照接線標識和端子的插接方向安裝，剝開的金屬線頭（8mm）應保證完整的放入端子的接線孔中,，再擰緊鏍釘,，安裝時應避免剝開的金屬線頭過長外露或緊固鏍釘松動，否則將會引發嚴重事故,。安裝線徑建議選擇多股BVR線（線徑據實際負荷選擇）,。（如下圖）
八、常見故障處理
1,、電源故障 ----- 檢查輸入AC220V電源是否連接或連接正確,；
2、無輸出控制----檢查輸出控制線是否連接正確,；
3,、控制器不工作 ----檢查開關DC12V電源是否連接正確；
4. 無通信-----檢查通信線路,、通信端口安裝是否正確,；
