火災應急照明消防強啟的5種正確接法
應急強啟的由來和原理
所謂應急照明，是指在正常照明因故熄滅的情況下,，供暫時繼續工作,、保障安全或人員疏散用的照明，《民用建筑電氣設計規范》(JGJ/T16-2008)第10.3.2條,，又將應急照明分為備用照明,、疏散照明、安全照明,；而火災應急照明強啟是特指在發生火災后,，由消防聯動控制器發出聯動控制信號強制使應急燈具點亮,，源于《火災自動報警系統設計規范》（GB50116-2008）8.9.1.4條，“對消防應急照明系統工作狀態的聯動控制應保證消防應急照明系統在發生火災時點亮所有消防應急燈具”的要求,。

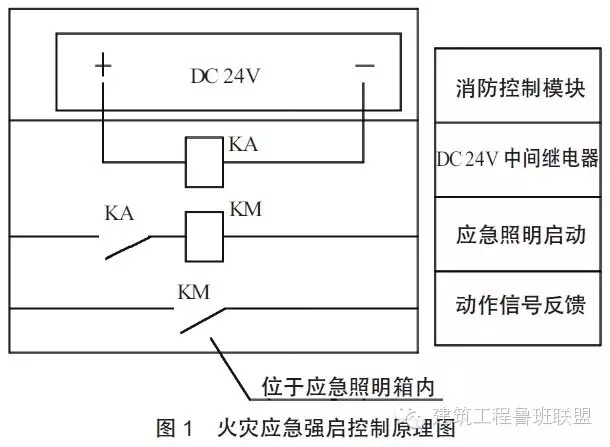

在實際工程中,，常常采用正常照明的一部分兼作應急照明，燈具自帶蓄電池,，平時正常開關,，與正常照明無異，當燈具失電或強啟時,，燈具點亮,，不受開關控制，這種應急照明系統既滿足現行的防火規范的要求,，又能滿足正常照明的需要,，減少工程項目投資，一舉多得,。圖1為火災應急照明強啟原理圖,，消防聯動控制器發出聯動控制信號，中間繼電器KA常開觸點閉合,，應急照明回路上的單相交流接觸器KM主觸點閉合,，強啟線得電，應急照明燈具強制點亮,。
應急消防強啟的5種接線方式
火災應急照明強啟線路跟普通方式應急照明線路差異不大,，通常都是四線制，包括正常照明線兼充電線,、強啟線、零線（N）,、保護接地線（PE）,。本文僅對火災應急照明強啟四線制進行討論，其它線制的控制和接線方式是從四線制的基礎上演變而來的,。
強啟接線方式a

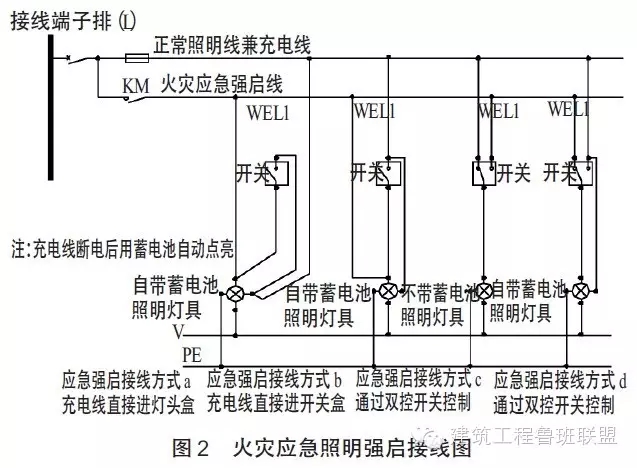

通道,、樓梯間等處的應急照明燈具需要分散就地控制，平時作為正常照明使用,，即通過開關點亮或關閉燈具,，當發生火災強啟或由于故障使配電線路失電時，燈具常亮,，不再受開關控制,，完成普通照明與應急照明的轉變，具體工程實踐中比較常見,。如圖2,，強啟接線方式a,，充電線直接進入燈頭盒，在管路預埋敷設時不作特殊要求,，與普通管路敷設無異,，僅當燈具安裝時，正確接線即可,，此種接線方式管路敷設簡單,，清晰，靈活,，也適合于已有建筑的消防應急系統線路改造,。見圖3，缺點是當開關閉合時,，開關線得電,，而開關線與強啟線是并聯在燈具樁頭上，使得強啟線回路也帶電,，其它連接在強啟線的燈具就成了常明燈,，所以這種接線方式只強啟本開關控制的一組燈具。
強啟接線方式b
接線方式b是接線方式a的演變形式,，但區別在于,，充電線直接進入開關盒，充電線從開關盒并聯出一根給燈具的充電樁頭,，保證燈具充電線一直有電,。這種方式在工程實踐中并不提倡，由于接線過于繁瑣,，對日后線路的檢修與維護不利,，缺點同接線方式a。
強啟接線方式c
接線方式c是利用雙控開關的兩個樁頭,，分別連接強啟線和充電線,，平時利用充電線給燈具供電，雙控開關僅相當于單控開關,，當發生火災時,，由于火災報警聯動觸頭KA閉合，相應的單相交流接觸器KM主觸點閉合,，強啟線及充電線均帶電,，雙控開關不論處于何種位置，應急照明燈都會被強制點亮,，從而滿足消防要求,。
強啟接線方式d
接線方式d與接線方式c控制原理相同，只是接線方式d的應急燈具為自帶蓄電池?zé)艟撸瑥碾p控開關樁頭并聯接出一根線給燈具的充電樁頭,，以保證燈具處于充電狀態,。這種接線方式不但具備接線方式c的優點，同時又具備因各種問題造成的故障斷電時,，同步切入蓄電池供電,，保證燈具始終點亮。
應急照明控制器 消防強啟模塊E
近年隨著科技的進步智能照明技術快速發展,，智能型應急照明控制器也逐漸出現在設計系統圖中,，此種應急照明控制器集成了傳統的熔斷絲、接觸器,、過載繼電器等的主要功能,，內置單片機主控芯片可擴展可編程,滿足不同場景多功能操作要求，自帶消防聯動功能正常照明與應急照明兼用,，互不影響,，消防狀態下自動強啟，消防信號解除自動恢復正常照明狀態,。安裝接線簡單操作簡便,。滿足更高要求的照明場所安全性更高。 SNK-6應急照明控制器圖文介紹：巨川電氣SNK-6應急照明控制器 應急照明控制系統
總之,，火災應急照明強啟是應急照明系統的重要組成部分,，也是設計和施工的重點、難點,，在設計時應仔細分析建筑物使用特點,、消防防火要求，嚴格遵守相關設計規范,，選擇合理的控制方式,；在施工時認真研究圖紙、理解設計意圖,，在不違背規范和驗收標準的前體下,，對設計提出合理化建議，更好地將設計與施工相結合,。更多關于SNK-3，SNK-6應急照明控制器詳情,，歡迎聯系巨川電氣,。
