樓宇自控系統智能動力控制器
發布時間：2022-07-11 10:15:16 發布人：巨川電氣 (人氣： )
樓宇自控是指樓宇中電力設備,，如電梯,、水泵,、風機、空調等,，其主要工作性質是強電驅動。樓宇自控的發展趨勢在平臺融合,，既大平臺對建筑的所有運維系統進行統一監控以及
樓宇自控是指樓宇中電力設備,，如電梯、水泵,、風機,、空調等，其主要工作性質是強電驅動,。樓宇自控的發展趨勢在平臺融合,，既大平臺對建筑的所有運維系統進行統一監控以及前端采集設備的ip化，將各個自控孤島在ip化及信息化層面進行融合,，使之成為一套智能分析建筑運行狀態,，自動感知建筑環境變化的整合系統。樓宇自控系統,，也稱之為建設機電設備自控系統,，其目的是通過采用現代化的信息傳輸技術、傳感技術,、網絡技術和系統集成技術,，進行精密設計、優化集成,、精準控制,，對建筑內運行的機電設備（冷熱源系統、空調通風系統,、給排水系統,、變配電系統、照明系統,、電梯系統及能耗監測系統等等）做到自動化控制與監測,，整體系統采用"分散控制、集中管理"的模式,，實現系統資源的共享與高效管理,、提高工作效率,、創造舒適的工作環境。
智能動力控制器具有良好的抗干擾性,，其主要適用于高層建筑及智能建筑的給排水系統,、空調和空氣循環系統、消防泵及噴琳泵系統,。生活用水系統以及無消防控制中心的小高層鄰層聯動系統,。動力控制器是由單片機芯片構成的一個智能模塊，它是通過控制交流接觸器來達到控制各種風機,。水泵電機或風機盤管的啟動和停止.主要功能是提供一個可以自動/手動功能的智能控制器,，它比以往的控制方式縮小了體積、降低了功耗,，增加了接口,。它能檢測到電機的各種運行狀態并送BA(Bullding Automituc)控制中心。也可換收控制中心的各種指令,，還可以通過檢測口檢測到水位信號,、電機電流信號等.它完全替代了傳統的控制柜中的二次電路，并降低了成本,，提高了產品的性能等,。
系統設計依據
1.《低壓開關設備和控制設備總則》 C814048.1-2000
2.《低壓開關設備和控制設備控制電路電器和開關元件》 GB14048.5-2001
3.《低壓開關設備和控制設備按觸器和電動機起動器》 GB14048.6-1998

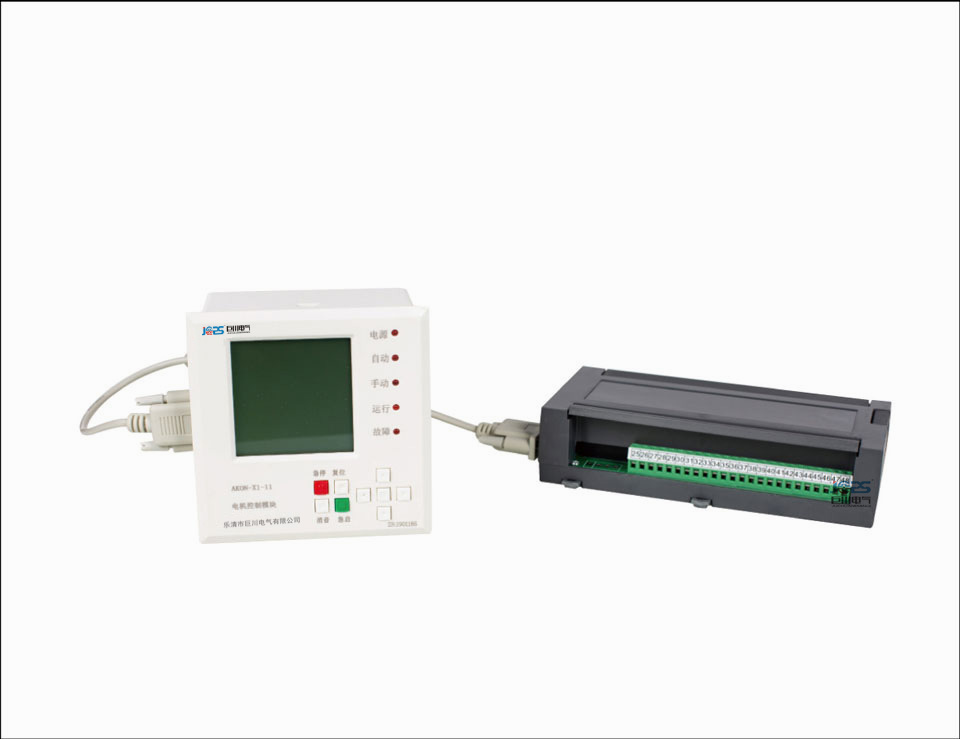

由智能面板和控制模塊兩部分組成。
智能面板：安裝在配電箱門上或嵌入到控制模塊上面,。
控制模塊：負責接收并執行智能面板發送的命令,、如啟動、停止,、自檢等,，安裝到配電箱中，采用壁掛式安裝,、體積小,，安裝方便
控制器的安裝步驟
安裝前請仔細閱讀產品說明書
第一步：把散熱器和風機按通風要求安裝好。
第二步：在模塊導熱底板外表與散熱器外表均勻涂覆一層導熱硅脂,，
用四個螺釘把模塊,，四個螺釘用力要均等，使導熱基板與散熱器外表緊密接觸,。
第三步：用接線端頭環帶將銅線扎緊,，
以免接觸不良而附加發熱，然后套上絕緣熱縮管,，
用熱風或熱水加熱收縮,。
第四步：將接線端頭固定在模塊電極上，用螺釘緊固,，保持良好平面壓力接觸,。
第五步：將雙頭線纜不帶五芯排線端插入模塊,，擰緊固定鏍絲。
第六步：將雙頭線纜帶五芯排線端插入控制盒,，擰緊固定鏍絲,。
第七步：雙頭線纜上五芯排線為電源線，按以下要求正確接入電源〔注：嚴禁接錯,， 那么將燒壞模塊〕,。
